電磁流速計與插入式電磁流量計

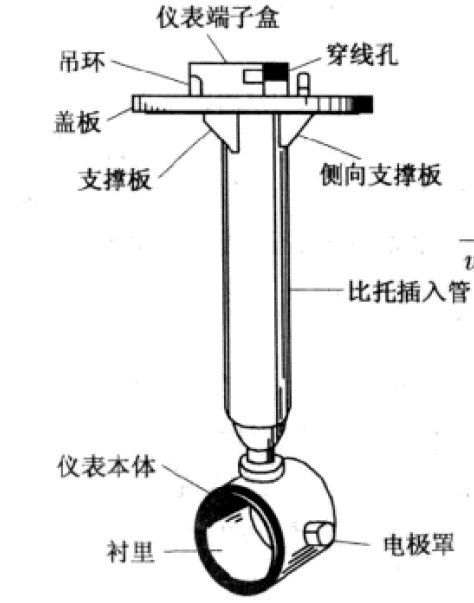

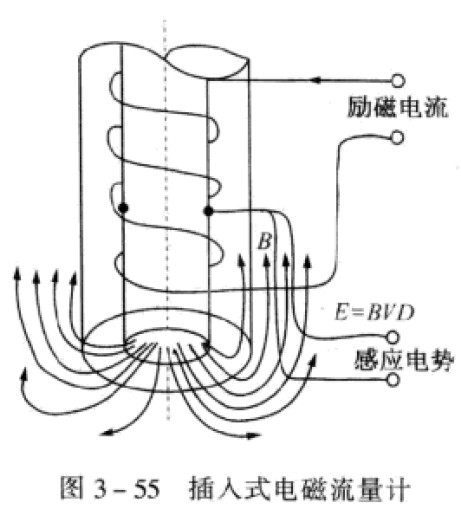

    電磁流速計應用于河道或明渠，插入式電磁流量汁應用于封閉管道，兩者都應用相同的測量原理來測量流速。不同的是，電磁流速計通常在傳感器外側形成外發射磁場，測量電極在傳感器的端部或兩側，如圖3 - 55所示。當然，電磁流速計也有如同比托管型的內發射磁場的(見圖3 - 56)。值得注意的是，外發射磁場電磁流速傳感器的感應信號受流場和磁場的邊界層厚度影響會降低測量的線性廑。

    電磁流速計或插入式電磁流量計應用于較大的水路面積測流速，可以看成是測量點流速。大管道內流體常處于紊流狀態，圓形管道充分發展的以管道軸中心為對稱，由式(I-
21)流速分布的指數表達式，得到管道平均流速


    (3 - 22)結合式(1 - 21)和式(3 - 22)．能夠得到甲均流速點位置距管壁的距離（l-r。）。
這樣，可以計算插入電磁流量傳感器深度人約在離管內壁l2%處。上面的式子是對光滑管道而言。對于粗糙管道平均流速和軸線流速的關系可用下面式子表達。


    (3 - 24)式中，A為相對粗糙度。A/D的此看來，插八電磁流量汁比較適丁大口徑管道測量

   為了滿足流速分布狀態的要求，插入式電磁流量傳感器安裝管道上、下游應有足夠長的直管段，以減少速度分布畸變影響，并要求管道內流體無氣體存在。IS0 7145規定了測量點流速儀表（包括插入式電磁流量計）在安裝管道的上游存在多種阻力件情況下產生流速擾動的最小直管段長度。
    作為點流速流量測量的插入式電磁流量計，測量精度顯然比不上一般管道式電磁流量計。但是，其價格便宜，可在原來應用的管道中安裝，給使用者帶來方便，因此仍然在一些非計量或測量精度要求低的場合下受到歡迎。而電磁流速計在明渠、河道的測量和水文觀測以及航海、船運中是一種比較好的側速儀表和計程表。較其他流速計言，它具有精度高、測速范圍大（尤其可測低流速）、無活動部件、壽命長、維護量小等特點。
