管道式電磁流量計
    管道式電磁流量計通常應用于封閉管道的液體滿管流，對于流量變化很大，流體有時充滿管道，有時充不滿管道的情形，管道式電磁流量計不能適用。如果使用測量明渠流量的堰、槽或潛水型電磁流量計，滿管時的水頭損失太大，影響出流；流量太小時，流體進不到堰、槽或潛水型電磁流量傳感器中，無法測量。非滿管電磁流量傳感器可以與安裝管徑一致，在很大的流量范圍內工作，能夠用于封閉管道滿管流和非封用管道或敞開管道的自由表面流測量，不產生水頭損失。如市政排水、廢水處理、農用灌溉，流體靠自然流下的流量測量。
    電磁流量計是以傳感器截面面積恒定．測量平均流速得到流量。非滿管內的流體截面面積是變化的，流量測量不僅要測量流過傳感器的平均流速，而且還要測量流過傳感器的流體截面積。這就是說，非滿管電磁流量計的流量測量需要求的至少是包括流速和液位兩個變量。
    由權重函數理論可知，電極上感應的信號電壓是電極斷面內所有質點電位的集合。在非滿臂傳感器內，不論過水截面如何改變，流體流動的質點總會有感應電勢，這些電勢一定要處于電極的集合范圍內。通俗地講，電極不能暴露在空氣中，否則電極不會得到感應的流量信號。
    在非滿管道傳感器中，流速分布由管道的水力坡度所決定。測量的平均流速要對不同的流速分布進行修正。第二章曾經講過，當滿足W．B=常數時，測量不受流速分布改變的影響，并且知道，W與電極面積和質點的幾何位置有美。在非滿管道傳感器中，不同的流體截面，改變質點電勢的幾何位置和電極面積，也就是改變權重函數W。有些類型的非滿管傳感器可以通過特殊的勵磁形式，改變磁感應強度曰，感應不同的電動勢，以求取水位。
    非滿管電磁流量計中，測量液位的方法有多種，它們大多不附加液位傳感器，而由流量測量電極或在測量管襯里內設置液位檢測電極完成液位測量。常見的有：
    (l)應用權重函數與兒何位置有關的原理，用兩種勵磁線圈不同接法，改變磁場所產生電勢的比值，建立液位的函數）關系，通過單片機計算來求取液位

(2)應用電容法的液位測量電容法測量基于測量管襯里內設置的兩金屬極板間的電容與流體截面積成正比，來測量不同液位。

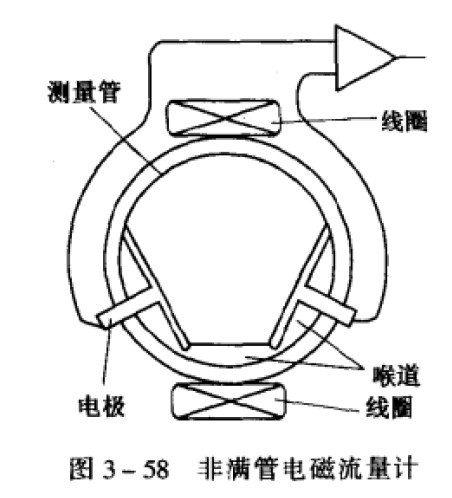

    非滿管電磁流量計的流量測量，需要對測量的電動勢及勵磁做復雜的計算和控制，很明顯它的發展離不開單片計算機和計算技術的發展為了擴展低水位流量的測量，非滿管電磁流量傳感器可制成如圖3 - 58所示，具有喉部槽的狀，將電極安裝在喉部的測板上，提高測量分辨率。
