渦街流量計正確的安裝方法
渦街流量計通過卡門漩渦原理對各種液體、氣體流量的測量， 渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jī)x表。渦街流量計安裝時注意事項
（1）安裝傳感器的直管段應盡可能的與傳感器通徑（DN）一致，若無法一致是應采用比傳感器通徑略大的管徑，誤差要小于等于3%并不超過5mm.
（2）被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。
（3）傳感器應避免安裝在有機械震動的管道上，并盡量避免強電磁場干擾。當震動不能避免時，應考慮在傳感器前后約2DN處的直管段上加固定支架。

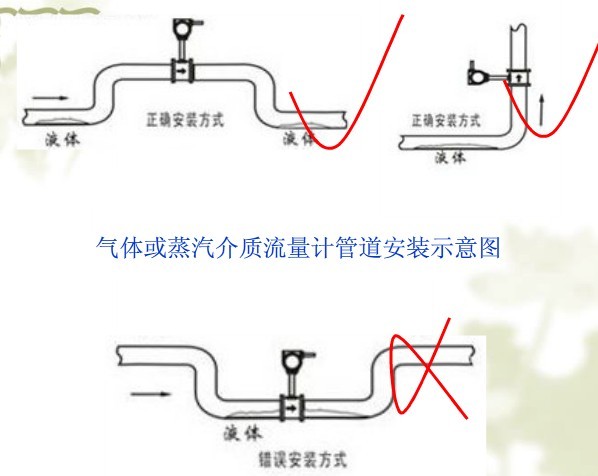

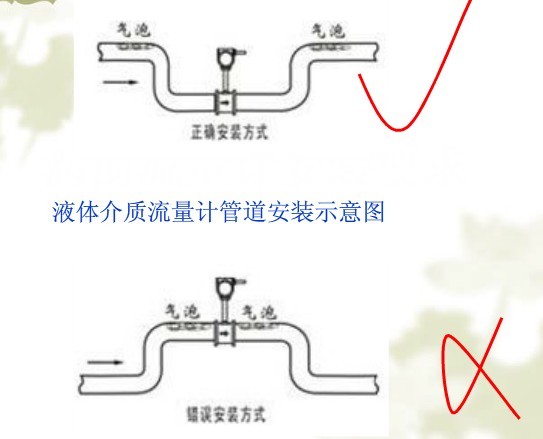

渦街流量計正確和錯誤安裝方式如下：
傳感器上游應盡量避免安裝調節閥或半開閥門，調節閥或半開閥門安裝在傳感器的下游8DN通徑的八倍之后。

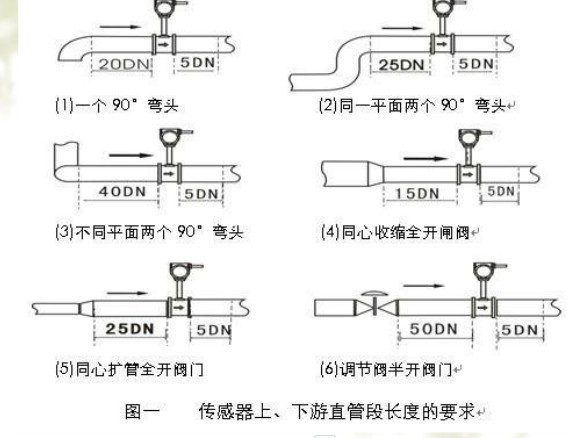

直管段具體安裝長度和要求見下圖
（1）將配備的專用法蘭分別焊接到上游和下游直管段上，應使專用法蘭與直管段的內徑嚴格保持垂直和同心。
（2）將傳感器夾裝在焊有專用法蘭的上、下游直管段上，并用螺栓緊固。應使上游和下游直管段與傳感器保持同心。
（3）應注意傳感器的流向標志要與管道內流體的流向一致。 |
