渦輪流量計簡要結構介紹

LWGY型渦輪流量計為一種速度式流量計量儀表。用于測量充滿封閉管道，連續流動的液體體積流量。

LWGY型渦輪流量計與相應的流量顯示儀表——XSJ系列流量積算儀配套使用，也可與LWGY/TBS型轉換顯示器等組合在一起構成一體型，用來測量并顯示液體的瞬時流量和累積流量，且可輸出電壓及電流脈沖信號和/或標準電流信號，還具有失電數據保護功能和自診斷功能。

渦輪流量計適合于測量粘度低的液體，具有精度高、可承受的工作壓力大、介質的溫度范圍寬等特點。廣泛用于石油化工、冶金、科研等領域，也可用于食品行業和液壓系統上。前置放大器按輸出信號型式分為：電壓脈沖型、4~20mA標準電流信號輸出型。按防爆型式分為普通型（非防爆）、隔爆型、本安型。流量檢測器有普通型、耐磨型和防腐蝕型，其中耐磨型除軸承和軸采用硬質合金（25mm口徑以下軸承采用紅剛玉）外，并設計成對葉輪有適當?shù)姆赐屏?，使之更適合于測量汽油等潤滑性能較差的液體。防腐蝕型在壓力不超過1MPa,介質溫度為常溫下，可采用全塑結構。

結構及工作原理

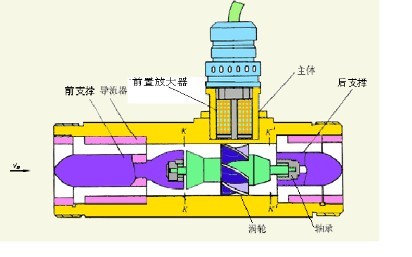

渦輪流量計由

（1）主體

（2）前支撐

（3）渦輪

 (4)前置放大器

（5）后支撐

（6）導流器

（7）軸承等組成。

圖I-1

前置放大器內設置有永久磁鐵，感應線圈和放大單元，當被測流體經過流量計時，推動渦輪旋轉，渦輪周期性地改變磁路的磁阻值，使通過線圈的磁通量發生周期性變化，從而在線圈內感應出脈動電信號，經放大和處理后傳送至二次儀表，或就地作現場顯示，以實現流量積算。

注意事項

  存放處應具備以下條件：

l具有防雨、防曬設施l不易受到機械振動或沖擊

l

流量計應存放在溫度為5℃～40℃，相對濕度不超過85%的通風且不含腐蝕性氣體的室內。
