鐘罩式氣體流量標準裝置

  1．裝置的基本結構

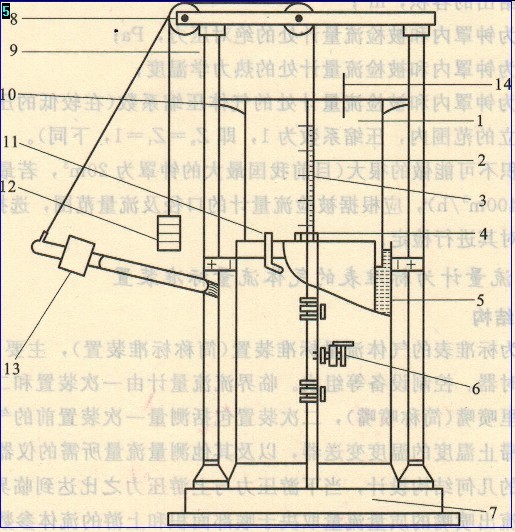

  如圖2 -19所示，鐘罩式氣體流量標準裝置（簡稱鐘罩）是一個倒置在液槽內的容器，上部封頂，下部開口。液槽內放有水或不易揮發的油作為密封液體，可動的鐘罩和固定的液槽形成一個容積可變的密封腔，使鐘罩對大氣密閉。裝置上有一根導氣管，一頭通到鐘罩內部，中間穿過液槽底部和密封液體；渦街流量計另一頭與試驗管道相連接。試驗管道上裝有閥門和被檢流量計。為使鐘罩垂直地上升和下降而不晃動，鐘罩兩邊裝有滑輪，兩邊的立柱上裝有導軌，滑輪沿導軌上下滾動；鐘罩內有等角分布的三個滑輪，沿導氣管或立柱上下滾動。為了調節鐘罩內的壓力，在鐘罩上部系一條柔繩，柔繩經過定滑輪與配重物相連，配重物的重量是可調的。鐘罩在上升和下降過程中，由于浸沒于液體中的深度在變化，使液體對鐘罩的浮力產生變化。為使鐘罩在上升和下降過程中始終保持內壓不變，用壓力補償機構來補償浮力的變化。溫度計和壓力計分別測量鐘罩內和被檢流量計處的溫度和壓力。裝置上裝有標尺圖2 - 19鐘罩式氣體流量標準裝置

1鐘罩；2標尺；3-擋板；4-光電發訊器；5一液槽；6-調節閥門；

7-底座；8-滑輪；9-導柱；10-外導輪；11-水位計；12 -平衡重錘

13 -壓力補償機構；14-溫度計（頂部及底部）

標尺上有2個或多個擋板，擋板之間的容積是已知的。在液槽上裝有光電發訊器（發訊器也可以是電磁式、紅外式等），光電發訊器與計數器和被檢流量計相連。鐘罩的提升可以用氣動，也可以用電動（500L以上的鐘罩一般用氣動提升），液位計用來指示液槽內的液位。

2．裝置的工作原理

鐘罩是以空氣為介質，對氣體流量計進行檢定的標準設備。它是一種比較經典的氣體流量標準裝置，渦街流量計具有準確度高、重復性好、操作簡單等特點，在我國應用的比較廣泛。啟動風機，空氣通過導氣管進入鐘罩，使鐘罩上升。上升到一定高度時，關閉閥門，同時關閉風機。靜止一段時間，待鐘罩內空氣溫度穩定后，開始檢定。打開閥門，由于鐘罩本身的重力超過施加在鐘罩上的其他幾個力（如液體的浮力、配重物的重力、補償機構的拉力等）之和，并且由于補償機構的補償，使鐘罩內氣體產生一個不變的表壓力（鐘罩的內壓，即與大氣壓力之差），于是鐘罩內的空氣通過導氣管和被檢流量計流人大氣。用調節閥6調到所需流量，使鐘罩勻速下降。當一個擋板經過光電發訊器遮住光時，光電發訊器發出信號-計數器開始記錄被檢流量計發出的脈沖數。鐘罩繼續下降，當?shù)诙€(gè)擋板經過光電發訊器遮住光時，光電發訊器再次發出信號，計數器停止計數。
