產品概述：

                       HL專業生產的HL-WZJ-T-L熱電偶、熱電阻自動校驗系統（以下簡稱裝置）是我公司最新開發研制出的第四代熱工自動檢定產品之一。它是在windows環境下，完全使用windows環境下的語言開發出的新一代產品，系統是以高檔微機為核心，配以高精度進口數字萬用表，以及低電勢掃描開關，功率調節器等構成的測控系統。操作者可在中文win95／Win98／WinMe/XP操作系統下方便地用鼠標進行全過程的操作，微機系統實時顯示檢定爐(或油槽等)的控溫曲線、溫度及檢定時間等參數。熱電偶、熱電阻自動校驗系統完全按照現行國家計量檢定規程進行數據處理，并能打印各種記錄表格、檢定證書，還可保留原始記錄以備將來查閱。系統完全實現了熱電偶和熱電阻檢定過程的全部自動化，即：自動控溫、自動檢定、自動數據處理、自動打印檢定結果。使操作者的勞動強度大大降低，并提高了檢定的工作質量。HL專業生產的HL-WZJ-T-L熱電偶、熱電阻自動校驗系統還提供了該系統的認證程序以及數據文件管理程序，為操作者對系統的認證和檢定結果的歸檔、檢索和查詢提供了方便。

性能特點：
1、先進的操作方式，使用windows軟件編程，完全在Win95／Win98／WinMe/Win XP操作平臺下運行。完全符合windows環境的操作習慣，視窗界面，下拉式菜單，使用鼠標選擇輸入?yún)?shù)和進行過程操作，功能強大，使用方便、靈活、快捷。

2、自動化程度高，檢定過程連續自動控溫、自動檢定、自動進行數據處理，自動打印各種檢定記錄和檢定證書。

3、高精度，高分辨率選用先進的六位半高精度進口數表。準確度達0.005％，分辯率0.1uV；0.1mΩ。檢測過程中進一步對采樣數據進行數字濾波和壞值剔除。

4、顯示直觀  在檢定過程中顯示器實時顯示檢定爐(或油槽等)的溫度變化曲線、檢定爐(油槽)溫度、檢定點溫度、檢定進程、冷端溫度、控溫偶的毫伏值(控溫?zé)犭娮璧碾娮柚?和檢定時間。

5、功能齊全，配置靈活
可以檢定各種分度號的廉金屬熱電偶和Ⅱ級貴金屬熱電偶以及各種分度號的熱電阻
可以檢定兩線制(四線制)和三線制熱電阻
可以對熱電阻在同一個溫度點進行多批檢定；可在不同時間分別檢定0℃點和100℃點，程序自動整理合成報表，更切合熱電阻檢定的實際狀況，可有效地提高工作效率
具有多種冷端補償方式。備有零點，輸入室溫和冷端自動跟蹤補償三種方式供操作者選擇
可以對補償導線進行修正，使檢定結果更正確
可以任意設定溫度點。熱電偶在300℃～1100℃：之間，每隔50℃；熱點阻在50℃一300℃：之間每隔10℃任意設定
可以在油槽中檢定工作用低溫?zé)犭娕?50℃～300 ℃)
備有多種數表的接口驅動程序，操作者可以在菜單中任意選擇，增加了系統配置的靈活性。具有手動／自動切換功能，提供特殊情況下操作手段

6、溫度控制精度高，檢定時間短  采用多種優化的直接數字控制算法，并提供多組不同對象的控溫參數選擇。保證檢定過程的溫度變化率檢定爐小于0．2℃／min；油槽小于O．04℃／min。熱電偶一般每個檢定點檢定時間約30分鐘左右：而熱電阻約60分鐘左右。

7、標準化程度高，報表規范，熱電偶、熱電阻的檢定過程、數據處理、檢定記錄和檢定證書完全符合國家計量檢定規程JJG-351-96；JJG-229-98;JJG-141-2000規程和90溫標宣貫手冊的要求。尤其是熱電阻檢定程序已按照國家最新頒布的JJG一229-98規程重新進行了編制。

8、具有系統認證測試功能，系統備有熱電偶、熱電阻檢定裝置本身的認證測試模塊，可自動對裝置檢定熱電偶、熱電阻的總不確定度、重復性誤差以及檢定爐和油槽的溫場進行認證測試，并整理打印出認證報表。為操作者進行系統建標和系統復查帶來極大的方便。

9、數據管理功能，系統備有數據文件管理功能，可對檢定報表進行存儲、歸檔、檢索和查詢。操作者可隨時查閱或打印任意一次的檢定記錄報表或檢定證書。裝置將報表的預覽和打印都放在"office97(2000)"下的電子表格"excel~'中進行處理。由于"excel~'的強大功能和方便靈活的操作方法，使報表的預覽和打印都更得心應手。

10、保護措施完善  備有系統自檢程序，可對數字表、主控箱、可控硅調功器、專用接口卡以及導線連接情況進行自檢。當出現超溫、斷偶或電偶短路的情況系統將自動關斷可控硅調動器，切斷加熱電流并提示報警。

11、硬件設計合理，制作工藝先進  關鍵部件均采用進口元件，出廠前經過嚴格的老化和檢驗。可控硅調功器可提供三路調功輸出。為操作者對不同的控溫對象轉接提供方便。

技術指標：

掃描開關寄生電勢≤0．4uV
分辨率
最高電勢測量分辨力0．1uV
最高電阻測量分辨力0．1mΩ
準確度
電勢測量不確定度≤0．0l％
電阻測量不確定度  ≤0．01％
熱電偶檢定不確定度≤1．2℃(含二等標準熱電偶年變化0．7℃)
熱電阻檢定不確定度≤0．05℃

恒溫的穩定度
熱電偶檢定過程恒溫后爐溫變化≤O．2℃/min
熱電阻檢定過程恒溫后油槽溫度變化≤0．04℃／min
冷端自動補償，當冷端溫度在(20±10)℃的范圍內時．補償誤差≤0．2℃
檢定溫度：熱電偶300～1100℃
熱電阻0～300℃(包括低溫?zé)犭娕?
檢定支數：熱電偶可同時檢定10支
熱電阻可同時檢定l～10支，熱電阻允許在同一溫度點上進行多批次檢定。
一次可連續檢定點：熱電偶6個，熱電阻3個
檢定時間：熱電偶檢定，正常條件下平均每百度約30分鐘。
本檢定系統按現行國家計量檢定規程進行數據處理。

工作環境：環境溫度20±3℃，相對濕度≤75％

使用電源：AC 220V±10％50±1HZ
要求接地電阻≤4 Ω

主要功能：

檢定證書：

        能保存五支標準熱電阻溫度計證書和五支熱電偶記錄，對鋅、銻、銅和鋅、鋁、銅自動辨別，對鋅、鋁（銻）、銅自動推算整百度電勢值。

選擇打印：

  A．檢定記錄；
  B．檢定結果（檢定證書或檢定結果通知書）；推算整百度電勢值（僅S型或R有效）。

查詢歷史數據：

        能查詢熱電偶和熱電阻的所有數據，對表格編號、被測元件編號或送檢單位進行檢索。能直觀的查看到被檢熱電偶的編號、送檢單位、結論和有效期。

檢定完成一點能查看數據表格，也能打印輸出。
能使屏幕同時顯示多個窗口，也能對每個檢定點進行任意放大。
各種型號熱電偶進行分度表查詢。
熱電阻能成批分點檢定。
可同時對不同型號的熱電阻進行檢定。
可對檢定爐、油槽、水槽進行溫場測試。
能夠完整的把建標的所有數據進行處理。

技術指標：

檢定溫度范圍，熱電偶300℃～1200℃；熱電阻 0℃～300℃。

檢定熱電偶、熱電阻種類：

熱電偶，工作用S、K、E、J、N、B、T；
熱電阻，工作用Cu50、Cu100、Pt10、Pt100等九種型號。

電壓測量準確度優于0.02%，分辨率0.1µV
電阻測量準確度優于0.02%，分辨率0.1mΩ
各測量能道寄生電勢≤0.4µV.
恒溫設備最大升溫速率:管式檢定爐>30℃/min;油槽>2℃/min.

控溫準確度：
管式檢定爐爐溫偏離預設檢定點≤±5℃;油(水)槽槽溫偏離預設點≤±1.5℃.

檢定測量時爐(槽)內溫度穩定度：
管式檢定爐爐溫≤0.2℃/ min且≤0.04℃/10 min.

冷端溫度自動補償：
當冷端溫度在(20±10)℃范圍內時,補償誤差≤0.2℃.

每個檢定點檢測時間約1.5min.
檢定結果的不確定度(含標準器的誤差、置信概率為99.8%時)

熱電阻：≤1.2℃,重復性誤差:< 0.2℃(600℃時);

檢定數量：
熱電偶: 1～10支
熱電阻: 1～10支

檢測數據處理完全按現行國家計量檢定規程、規范要求進行。

抗干擾性能：
串模>46Db，共模>100Db.

工作環境：
溫度0～40℃，當室溫超過（20±5）℃時應進行溫度修正。相對濕度<70%。

工作電源：
220V±10%AC，50Hz.并有良好的接地線（接地電阻<5Ω）.

功率消耗：
管式檢定爐：2kW，油（水）槽：4 kW；
檢測系統：500W（包含微機系統在內）。

其它配套設備：
檢定爐、油（水）槽指標見《JJG351-96、JJG229-98》，低于400mm的熱電偶應選擇短的檢定爐。

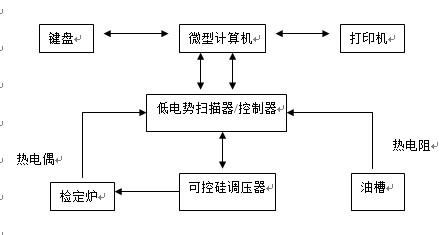

原理框圖

裝置基本配置清單

微機系統	名稱	單位	數量	備注
	主機	套	1	聯想品牌
	顯示器	臺	1	19寸液晶
	激光打印機	臺	1	惠普
	專用通訊電纜	根	2	淮安華立
數 控 系 統	低電勢掃描器/控制器	臺	1	淮安華立
	測量控制電纜	套	1	淮安華立
	數字萬用表	臺	1	61/2位（美國產）
	溫度傳感(器冷端補償用)	支	1	淮安華立
	可控硅調節器	臺	1	淮安華立
	控制信號線	根	1	淮安華立
其他配件	管式檢定爐	臺	1	遼陽
	標準油槽	臺	1	浙江湖州
	標準水槽	臺	1	選配 (浙江湖州)
	玻璃試管	支	11	淮安華立
	冰桶	臺	1	日本
	低溫槽	臺	1	選配
	碎冰機	臺	1	浙江永康
	二等標準熱電阻	支	1	昆明大方儀表廠
	二等標準熱電偶	支	1	昆明大方儀表廠
	二等標準玻璃管溫度計	套	1	選配
	裝置總成	套	1	淮安華立
	專用軟件	套	1	淮安華立

配置清單：

微機 系統	名稱	單位	數量	備    注
	主機	套	1	配置P4 3.2以上2G 360G、光軟驅，控制板卡（已裝配）
	顯示器	臺	1	17寸純平液晶
	激光打印機	臺	1	CANON
	通訊電纜	根	2
	多用電源插座	只	1
數采控溫系統	主控、調功箱	臺	1	全自動可控硅調功保護器，多通道全電腦自動掃描切換系統等
	測量控制電纜	套	1	高溫五芯屏蔽線，12組×8m
	萬用表	臺	1	KEITHLEY 6 1/2位（進口）
	溫度傳感器	只	1	冷端補償用
可選 配件	管式檢定爐	臺	1	沿軸線的幾何中心有大于60mm，1℃的均勻溫場。爐內最高溫度點±20mm內，溫度梯度≤0.4℃/cm，溫度范圍：0－1100℃
	恒溫油槽	臺	1	室溫-5－300℃自動恒溫，不銹鋼內膽外殼，溫度波動度0.01℃/30min，溫度均勻度≤0.01℃
	冰瓶	只	1
	冰柜	臺	1
	碎冰機	臺	1
	操作臺	臺	1	1600×840×1300
	二等標準 鉑電阻	支	1	WZPB－2
	二等標準鉑銠10—鉑熱電偶	支	1	WRPB－2
	高精度鉑電阻檢定槽	臺	1	-5－300℃自動恒溫，不銹鋼內膽外殼，溫度波動度0.01℃/30min，溫度均勻度≤0.01℃。如選改槽可取代油槽、水槽、冰瓶、碎冰機、冰柜
