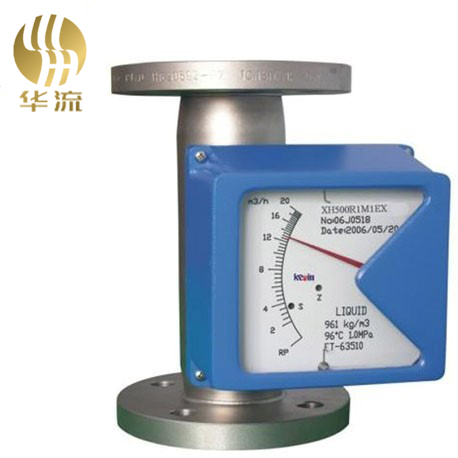

垂直安裝金屬管浮子流量計
關鍵字：HL垂直安裝金屬管浮子流量計，金屬管浮子流量計 |
HL垂直安裝金屬管浮子流量計，我公司專業提供選型幫助，技術支持以及現場指導！
|
代號
|
測量管結構
|
|
HLLZ-50
|
下進上出
|
|
HLLZ-51
|
下進上橫出
|
|
HLLZ-52
|
下橫進上橫出
|
|
HLLZ-53R
|
右進左出
|
|
HLLZ-53L
|
左進右出
|
| |
代號
|
接液材質
|
|
R0
|
0Cr18Ni2Mo2Ti
|
|
R1
|
1Cr18Ni9Ti
|
|
Rp
|
PTFE
|
|
T1
|
鈦合金
|
|
Rl
|
316L
|
| |
代號
|
管道口徑
|
|
DN15
|
15
|
|
DN25
|
25
|
|
DN50
|
50
|
|
DN80
|
80
|
|
DN100
|
100
|
|
DN150
|
150
|
|
DN200
|
200
|
| |
代號
|
附加結構
|
|
無
|
|
|
T
|
夾套型
|
|
Z
|
阻尼型
|
|
G
|
高溫型
|
|
Y
|
高壓型
|
| |
代號
|
指示器形式代碼組合
|
|
M1
|
就地指示器，機械指示瞬時流量
|
|
M2
|
供電型，機械指示瞬時流量，液晶顯示瞬時/累積流量
|
|
M3
|
供電型，無機械指示，液晶顯示瞬時/累積流量
|
| |
代碼
|
供電方式
|
|
無
|
只限M1指示器
|
|
A
|
220VAC，4－20mA輸出
|
|
B
|
電池供電，無輸出
|
|
C
|
24VDC，二線制供電，4－20mA輸出
|
|
D
|
24VDC，三、四線制供電，4－20mA輸出
|
| |
代號
|
防爆標志
|
|
l
|
本安iaCT5方型殼體
|
|
d
|
隔爆Diibt4園殼體
|
| |
代號
|
報警或脈沖輸出
|
|
無
|
無報警或脈沖輸出
|
|
K1
|
上限報警或一路脈沖輸出
|
|
K2
|
下限報警或一路脈沖輸出
|
|
K3
|
上、下限報警或雙路脈沖輸出
|
一、產品概述：
HL垂直安裝金屬管浮子流量計又稱（金屬轉子流量計）具有結構簡單、工作可靠、適用范圍廣、精度較高、安裝方便等特點。該系列流量與玻璃轉子流量計比較，具有耐高壓、高溫、安全性強、讀數簡明等特點。并可適用于不透明介質和腐蝕性介質的流量測量。儀表管體及蘭型的孔板、浮子采用不銹鋼，防腐型的孔板、浮子及管體內襯采用聚四氟乙烯PTFE。采用可變面積式測量原理，適用于測量液體，氣體。全金屬結構，有指示型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。具有0-10mA，4-20mA的標準模擬量信號輸出和現場指示。累積，數字通訊，現場修改測量參數，不同的供電方式功能，帶有磁性過濾器和特殊規格品種。廣泛應用于，石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。HL系列金屬管浮子流量計的系列產品，針對不同的用戶需求、不同場合，有多種測量形式供用戶可選；按輸出形式分有就地指示型、遠傳輸出型、控制報警型；按防爆要求分類，又可分為普通型、本質安全型、隔離防爆型三種。
二、測量原理：
HL垂直安裝金屬管浮子流量計(金屬管浮子流量計)為變面積式流量計，即在流量計的垂直測量管中，當流體向上流經管子時，浮子向上移動，在某一位置浮子所受升力與浮子重力達到平衡，此時浮子與孔板（或錐管）間的流通環隙面積保持一定。環隙面積與浮子的上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移動時，以磁耦合的形式將位置傳遞到外部指示器，使指示器的指針跟隨浮子移動，并借助凸輪板使指針線性地指示流量值的大小，參見圖1。
圖1 測量原理
電遠傳型是在指針現場指示流量的同時再通過角位移傳感器及電變送電路，把流量值精確地轉換成4 -20mA的標準信號。
三、HL垂直安裝金屬管浮子流量計技術參數：
測量范圍:水（20℃）1-200000 l／h 空氣（20℃，0．1013MPa）0．03－4000m3／h 參見流量表，特殊流量可訂制
量程比：標準型10：1 特殊型20：1
精度： 標準型1．5級 特殊型1．0級
壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型在選型和訂貨前應與工廠協商
壓力損失：7kPa-70kPa
介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃
高溫型：最高可達400℃
環境溫度：液晶型－30℃－+85℃
指針型－40℃－+120℃
連接形式：標準型：DIN2501標準法蘭
特殊型：由用戶指定的任意標準法蘭或螺紋
電纜接口：M20×1．5|
供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC）
交流型：85－265VAC ? ?50HZ
防護等級：IP65
防爆標志：本安型iaⅡCT6 隔爆型dⅡCT6
四、產品結構尺寸：
每臺金屬管浮子流量計主要包括測量管與儀表傳感指示器。
圖2 指示器外形圖
測量管由圖2中1—7，10—11零部件組成，它主要保證流量與浮子位置的準確關系。指示器能把浮子所在的位置通過永久磁鋼耦合，及指示器內的高精度軸承和凸輪板線性地轉換成流量由指針在度盤上指示，或通過角位位移傳感器及電變送電路將流量值精確地轉換成4—20mA的標準信號輸出。安裝尺寸見圖。
.jpg)
五、垂直安裝金屬管浮子流量計選型 |
| |
