華立儀表專業生產防腐型液體渦輪流量計,我公司專業提供選型幫助，技術支持以及現場指導！
產品概述：
HL-LWGY型防腐型液體渦輪流量計是一種精密流量測量?jī)x表，與相應的流量積算儀表配套可用于測量液體的流量和總量。廣泛用于石油、化工、冶金、電廠、科研等領域的計量、控制系統。配備有衛生接頭的防腐型液體渦輪流量計傳感器可以應用于制藥行業。HL-LWGY型防腐型液體渦輪流量計具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。HL-LWGY型防腐型液體渦輪流量計可測量液體的瞬時流量和累計體積總量，也可以對液體定量控制。傳感器具有精度高壽命長操作維護簡單等特點，傳感器全部采用非金屬材料，測量較強腐蝕性液體尤為適用。是測量腐蝕性液體的理想儀表。防腐型液體渦輪流量計如用戶需用特殊型式的傳感器，可共同協商訂貨。需防爆型傳感器時，在訂貨中加以說明?！?/span>
產品特點：
♦ 高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R
♦ 重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計
♦ 輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強
♦ 可獲得很高的頻率信號（3-4kHz），信號分辨力強
♦ 范圍度寬，中大口徑可達1:20，小口徑為1:10
♦ 結構緊湊輕巧，安裝維護方便，流通能力大
♦ 適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表
♦ 專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等
♦ 可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便
工作原理：
被測液體流經傳感器時，傳感器內葉輪借助于液體的動能而旋轉。此時葉輪葉片使檢出裝置中的磁路磁阻發生周周期性變化，因而在檢出線圈兩端感應出與流量成正比的電脈沖信號，經前置放大器放大后送至顯示儀表。
在測量范圍內，傳感器的流量脈沖頻率與體積流量成正比，這個比值即為儀表系數用K表示：:
K=f / Q或K＝V / N式中：f－流量信號頻率（Hz）；
Q－體積流量（m³/h或L/h）；
N－脈沖數；
V－體積總量（m³/L）；
HL-LWGY型防腐型液體渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。
HL-LWGY型防腐型液體渦輪流量計可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。
產品型號和規格代號表：
|
型號
|
規格代號
|
說明
|
|
HL-LW
|
渦輪流量?jī)x表
|
|
|
G
|
傳感器
|
|
|
Q
|
氣體
|
|
|
Y
|
液體
|
|
公稱通徑
|
-2
|
2mm(管螺紋G3/8″)
|
|
-4
|
4mm(管螺紋G1/2″)
|
|
-6
|
6mm(管螺紋G1/2″)
|
|
-10
|
10mm(管螺紋G1/2″)
|
|
-15
|
15mm(管螺紋G1″)
|
|
-25
|
25mm(管螺紋G11/4″)
|
|
-40
|
40mm(法蘭型)
|
|
-50
|
50mm(法蘭型)
|
|
-80
|
80mm(法蘭型)
|
|
-100
|
100mm(法蘭型)
|
|
-150
|
150mm(法蘭型)
|
|
-200
|
200mm(法蘭型或者插入式)
|
|
-250
|
250mm(法蘭型或者插入式)
|
|
-300
|
300mm(法蘭型或者插入式)
|
|
精度等級
|
A
|
精度1％
|
|
B
|
精度0.5％
|
|
C
|
精度0.2％
|
|
信號輸出
|
M
|
一體化液晶顯示并帶4~20mA電流輸出
|
|
J
|
配套流量積算儀分體顯示
|
|
S
|
配套流量積算儀分體顯示并輸出4~20mA
|
|
I
|
4~20mA電流輸出
|
|
T
|
一體化液晶顯示
|
|
P
|
脈沖輸出
|
|
公稱壓力
|
C1
|
PN1.6MPa
|
|
C2
|
PN2.5MPa
|
|
C3
|
PN4.0MPa
|
|
C4
|
PN6.3MPa
|
|
C5
|
PN16MPa
|
|
C6
|
PN25MPa
|
|
C7
|
PN40MPa
|
|
防爆要求
|
/NE
|
不防爆
|
|
/EX
|
防爆等級dⅡBT4
|
|
溫度要求
|
/NE
|
常溫
|
|
/HE
|
120℃≥高溫≥150℃
|
|
其它要求
|
/□
|
在訂貨時注明
|
基本參數與技術性能： 表1
|
儀表口徑及連接方式
|
4、6、10、15、20、25、32、40采用螺紋連接
|
|
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
|
|
精度等級
|
±1%R、±0.5%R
|
|
量程比
|
1:10；1:15；1:20
|
|
儀表材質
|
304不銹鋼、316（L）不銹鋼等
|
|
被測介質溫度（℃）
|
-20～＋120℃
|
|
環境條件
|
溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
|
|
輸出信號
|
脈沖頻率信號，低電平≤0.8V 高電平≥8V
|
|
供電電源
|
+12VDC 、+24VDC（可選）
|
|
信號傳輸線
|
STVPV3×0.3（三線制）
|
|
傳輸距離
|
≤1000m
|
|
信號線接口
|
豪斯曼接頭
|
|
防爆等級
|
非防爆產品
|
|
防護等級
|
IP65
|
|
測量范圍及工作壓力：表2
|
儀表口徑
|
正常流量范圍（m3/h）
|
擴展流量范圍（m3/h）
|
常規耐受壓力（MPa）
|
特制耐壓等級（MPa）（法蘭連接方式）
|
|
DN 4
|
0.04～0.25
|
0.04～0.4
|
6.3
|
12、16、25
|
|
DN 6
|
0.1～0.6
|
0.06～0.6
|
6.3
|
12、16、25
|
|
DN 10
|
0.2～1.2
|
0.15～1.5
|
6.3
|
12、16、25
|
|
DN 15
|
0.6～6
|
0.4～8
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 20
|
0.8～8
|
0.45～9
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 25
|
1～10
|
0.5～10
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 32
|
1.5～15
|
0.8～15
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 40
|
2～20
|
1～20
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 50
|
4～40
|
2～40
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 65
|
7～70
|
4～70
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 80
|
10～100
|
5～100
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 100
|
20～200
|
10～200
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 125
|
25～250
|
13～250
|
1.6
|
2.5、4.0
|
|
DN 150
|
30～300
|
15～300
|
1.6
|
2.5、4.0
|
|
DN 200
|
80～800
|
40～800
|
1.6
|
2.5、4.0
|
每臺傳感器的儀表系數由制造廠填寫在檢定證書中。出廠時K值已設入配套的顯示儀表中，可顯示出瞬時流量和體積總量,使用廠家切忌改動K值。
|
三、主要技術參數:
★ 基本參數（見表一）
★ 準確度：1.0級、0.5級；
★ 使用條件：
1、 環境溫度：-20～+50℃；
2、 相對溫度：5%～95%；
3、 介質溫度：-20～+80℃；
4、 防爆等級：ibⅡBT4；
★ 介質壓力：1.0MPa；
★ 輸出方式：脈沖輸出或4～20mA兩線制；
★ 安裝方式：法蘭連接；
★ 傳輸距離：傳感器至顯示儀表的距離可達1km；
|
|
|
|

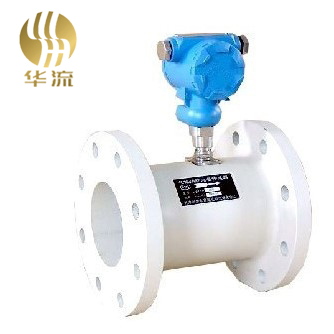

防腐型渦輪流量傳感器
(脈沖信號或4~20mA信號)
|
防腐型液體渦輪流量計
|
流量范圍寬，最大量程比可達到1：50；
全部采用非金屬材料UPVC（軸承采用防腐陶瓷軸承）；
適用于測量較強腐蝕性的酸、堿、鹽液體；
現場顯示最大耗電電流為25uA。
|
（表一）
|
|
型號規格
|
公稱通徑DN（mm）
|
始動流量
（m3/h）
|
流量范圍（m3/h）
|
安裝形式
|
L
|
D
|
d
|
孔數個
|
|
HLLWGY-40F
|
40
|
0.2
|
0.6-20
|
法蘭
|
140
|
φ110
|
φ18
|
4
|
|
HLLWGY-50F
|
50
|
0.3
|
1-40
|
法蘭
|
150
|
φ125
|
φ18
|
4
|
|
HLLWGY-80F
|
80
|
0.8
|
7-100
|
法蘭
|
160
|
φ160
|
φ18
|
8
|
|
HLLWGY100F
|
100
|
1.5
|
10-200
|
法蘭
|
180
|
φ180
|
φ18
|
8
|
|
|
