1． 產品概述
1.1 簡介
HLD80系列雷達物位計傳感器是先進的雷達式物位測量?jī)x表，測量距離最大35米,可以用于存儲罐、中間緩沖罐或過程容器的物位測量，輸出4…20mA模擬信號。
HLD80系列雷達物位計1.2 應用
● 采用先進的非接觸式測量
● 采用極其穩定的材料制造
● 測量液體、固體介質的物位
● 可以測量所有介電常數＞1.8的介質
● 測量范圍0…20m(可以擴展到35米)
● 采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
● 4…20mA輸出或數字型信號輸出
● 分辨率1mm
● 不受噪音、蒸汽、粉塵、真空等工況影響
● 不受介質密度、粘稠度和溫度的變化的影響
● 過程壓力可達40bar
● 過程溫度可達250℃
1.3測量原理
高頻微波脈沖通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。
    即使工況比較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可以準確的識別出物位的回波。
 HLD80系列雷達物位計1.4 輸入
天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：          D=C×T/2    （其中C為光速）
因空罐的距離E已知，則物位L為：   L=E-D
1.5 輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
2. 儀表介紹

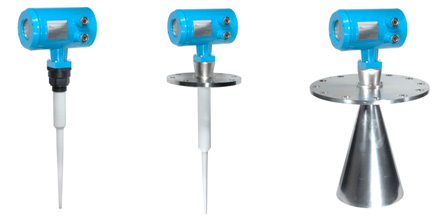

 HLD80系列智能雷達物位儀表
應        用 ：過程條件簡單，腐蝕性的液體、漿料、固體比如：污水儲罐，酸堿儲罐，漿料儲罐，固體顆粒，小型儲油罐
測量范圍  ：20米
過程連接    ：G11/2螺紋或11/2NPT
介質溫度 ：-40-120℃
過程壓力 ：-1.0-3bar
重復性 ：± 2mm
精度 ：< 0.1%
頻率范圍 ：6.8GHz
防爆/防護等級 ：Exia II CT6/IP67
信 號 輸 出 ：4…20mA/HART(兩線)
        HLD801
應        用 ：存儲或過程容器腐蝕性的液體、漿料、固體
比如：水液儲罐,酸堿儲罐,漿料儲罐,固體顆粒,小型儲油罐
測量范圍  ：20米
過程連接    ：法蘭
介質溫度 ：-40-150℃
過程壓力 ：-1.0-20bar
重復性 ：± 2mm
精度 ：< 0.1%
頻率范圍 ：                                                   6.8GHz
防爆/防護等級 ：Exia II CT6/IP67
信 號 輸 出 : 4…20mA/HART(兩線)
        HLD802
應        用 ：適應各種存儲容器或過程計量環境，液體、漿料、固體，比如：原油、輕油儲罐,原煤、粉煤倉位,揮發性液體儲罐,焦碳料位,漿料儲罐,固體顆粒
測量范圍  ：35米
過程連接    ：法蘭
過程溫度 ：-40-250℃
過程壓力 ：-1.0-40bar
重復性 ：± 2mm
精度 ：< 0.1%
頻率范圍 ：6.8GHz
防爆/防護等級 ：Exia II CT6/IP67
信 號 輸 出 ：4…20mA/HART(兩線)
